一、概述
FN3-12(R)型戶內交流高壓負荷開關系三相交流50Hz的高壓開關設備，用于額定電壓為10KV的電力系統中，作為正常情況下分，合電路之用。負荷開關帶有RN型高壓熔斷器，可開斷短路電流，作為過載與短路之用。
二、結構簡介
負荷開關由底架，傳動機構，支柱絕緣子，閘刀及滅弧裝置等用部分阻成。底架由鋼板焊接而成，并裝有傳動機構。閘刀借支柱絕緣子固定在底架上，閘刀接觸點鉚有限觸頭，端部裝有弧動觸頭。滅弧裝置與裝置及噴嘴構成。在底加上還配有跳扣，凸輪與快速合閘彈簧，可進行快速合閘動作。
三、主要技術參數
|
額定電壓(KV) |
額定電流(A) |
額定開斷電流(KA) |
額定峰值耐受電流(KA) |
額定短時耐受電流(KA) |
額定短路持續時間(S) |
重量(KG) |
|
|
cosφ=0.15 |
cosφ=0.17 |
||||||
|
10 |
400 |
8.5 |
1.45 |
25 |
8.5 |
5 |
50 |

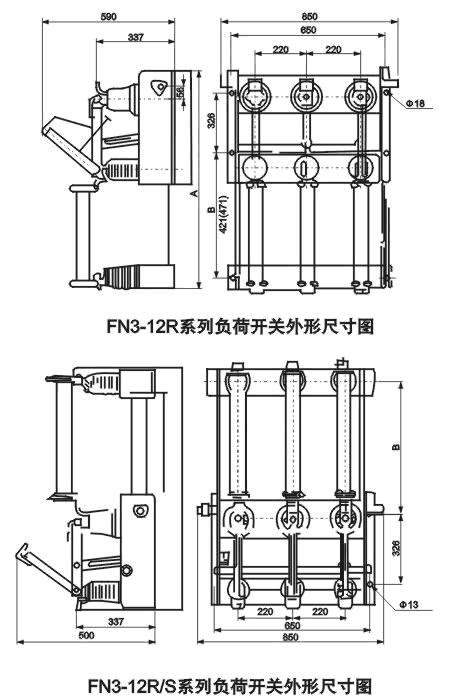

四、外形安裝尺寸
