一、產品概述

SF6氣體具有優越的絕緣與滅弧性能，SF6電器是目前性能最好的電器，在國內外、SF6高壓電器已成為公認的發展方向。

LW3-10 Ⅰ ⅡⅢ型戶外高壓六氟硫斷路器(以下簡稱“ⅠⅡⅢ型斷路器”)是以六氟化硫氣體作為滅弧和絕緣介質的新型戶外高壓電器。其滅弧室采用自能旋弧滅弧原理，操動機構分(Ⅰ型)手動儲能彈簧操動機構。  (Ⅱ型)電動機儲能彈簧操動機構，(Ⅲ型)直流電磁操動機構叁種，各種操動機構均與斷路器本體完善地組合成一個整體。

二、使用環境條件

環境溫度：上限+40度，下限-40度

海拔高度不超過1000m

風壓不超過700Pa(風速不大于35m/s)

地震烈度不超過8度

沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。

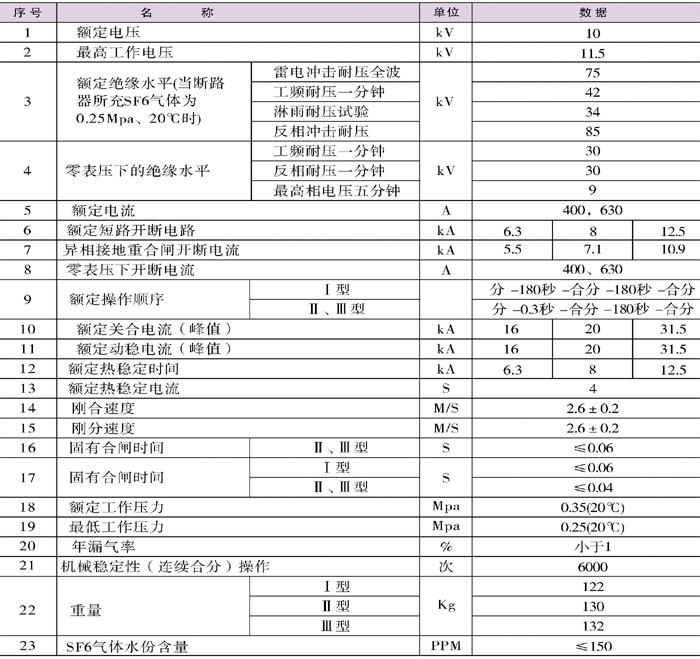

三、主要技術參數

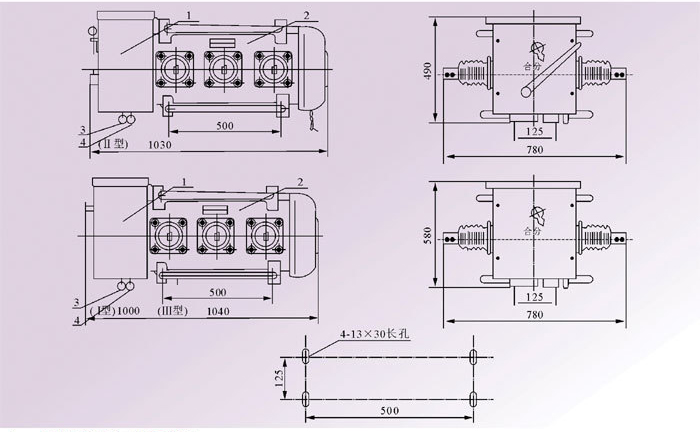

四、外形及安裝尺寸

五、戶外安裝方式示意圖
